1万円のTOPPING VX2 USBハイレゾアンプ分解してみた

買い物

【スポンサーリンク】

f:id:yukimi0721:20161015094920j:plain

パソコン用のスピーカを買おうと色々選んでたけど、
ハードオフで安い5千円くらいの中古のパッシブスピーカー(アンプ内蔵してないスピーカの事)を買って、
中華アンプにつなげば安上がりなんじゃねと思った。

ハイレゾ対応USBオーディオアンプで1万以下とお手頃価格なのがTOPPING VX2だったので買ってみた。
VX2 - TOPPING

TOPPING系アンプは中の基板がきれいなのでせっかくなので分解してみた。

sirobako.comでTOPPING製品を取り扱ってたころは工場見学の記事とかあったのですが今は消されてます。
web.archive.org

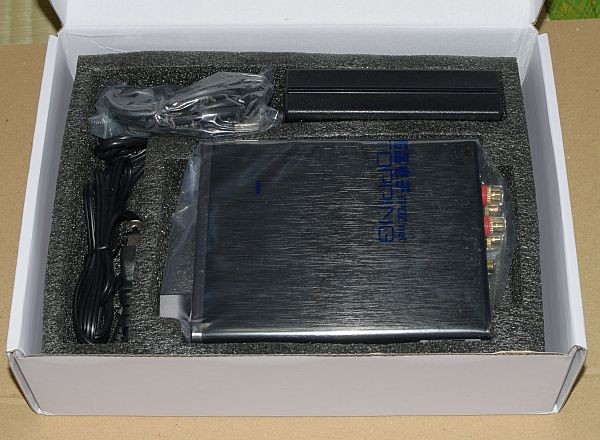

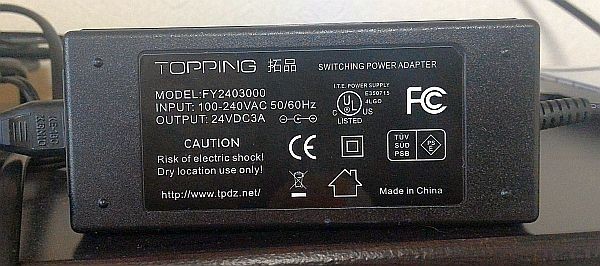

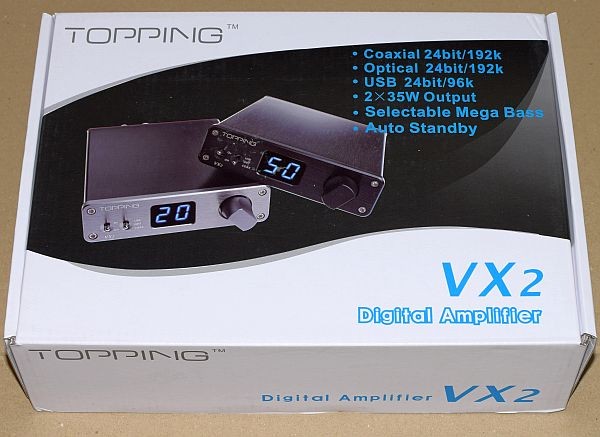

外観

f:id:yukimi0721:20161011173948j:plain
f:id:yukimi0721:20161011174005j:plain
f:id:yukimi0721:20161015072620j:plain

スピーカー端子は直接電線を固定できますがバナナプラグを使うとオサレです。
f:id:yukimi0721:20161011174119j:plain


音量つまみがALPS / Panasonic Encorderのようだ。
ツマミは押し込むと7Segの小数点部分が点灯してMegaBass機能(低音ブースト)が有効になります。
f:id:yukimi0721:20161011223427j:plain

内部基板

f:id:yukimi0721:20161011222138j:plain
f:id:yukimi0721:20161011222240j:plain
f:id:yukimi0721:20161011222151j:plain

使用部品拡大写真いろいろ

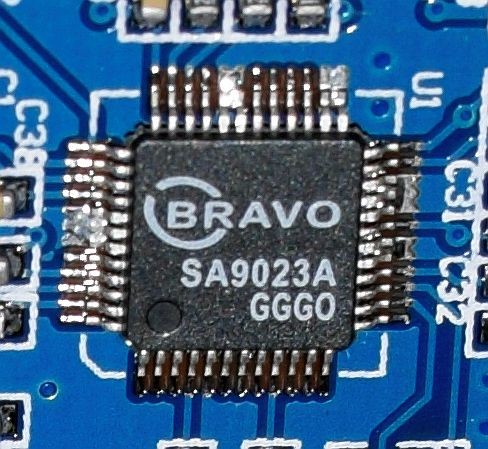

SAVITECH SA9023

USBレシーバー

16/24Bit 32KHz/44.1KHz/48KHz/88.2KHz/96KHz対応

機能:USB Audio→SPDIF変換

f:id:yukimi0721:20161011222238j:plain

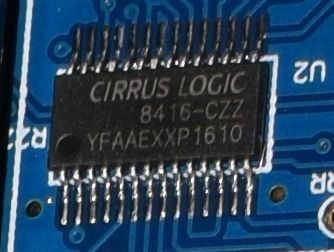

Cirrus Logic CS8416

DigitalAudioInterface
USB/光デジタル/同軸デジタルセレクタはここでやる

機能:SPDIF→シリアルオーディオ4線変換(LRCK/BCK/SDOUT/MCK)
f:id:yukimi0721:20161011222214j:plain

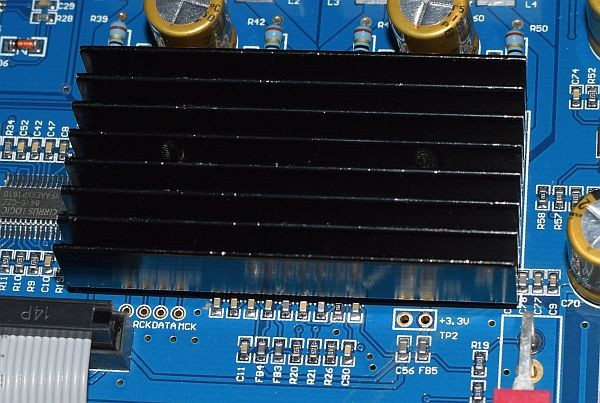

STMicroelectronics STA326

フルデジタルアンプ
ヒートシンク剥がすのがめんどくさいのでそのまま
アンプとD/A変換を兼ねてます。

イコライザ機能もあるみたいだけど使われてない。
同じSTA326のFX-AUDIO-D802にはついてた。

機能:シリアルオーディオ4線→デジタルアンプ→スピーカへ
f:id:yukimi0721:20161011222119j:plain

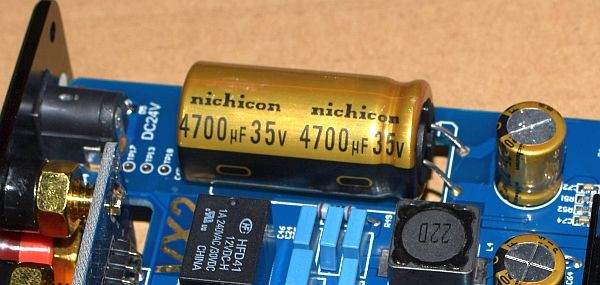

ニチコン 電解コンデンサ

FWシリーズ(オーディオ用標準品)
f:id:yukimi0721:20161011222141j:plain

HONGFA HFD41

c接点リレー
f:id:yukimi0721:20161011222117j:plain

STMicroelectronics STM8S00

8bit MCU
f:id:yukimi0721:20161011222059j:plain

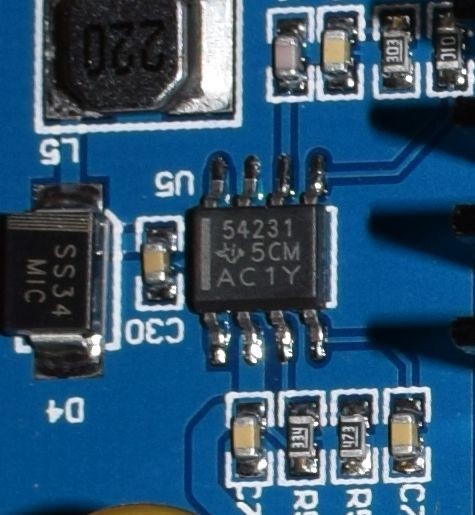

Texas Instruments TPS54231

DC-DCコンバータ(24V→3.3V変換用?)
f:id:yukimi0721:20161015082128j:plain

NXP 74HC596

8bit Serial in → Parallel output
7Seg表示用
f:id:yukimi0721:20161015082136j:plain

ATMEL AT24C512B

EEPROM
f:id:yukimi0721:20161011222135j:plain

バナナプラグと電線

スピーカーケーブルはバナナプラグを使うときれいに見えます。
適合芯線外径の記載があるので注意。
f:id:yukimi0721:20161024100459j:plain
f:id:yukimi0721:20161024100501j:plain
f:id:yukimi0721:20161024100505j:plain

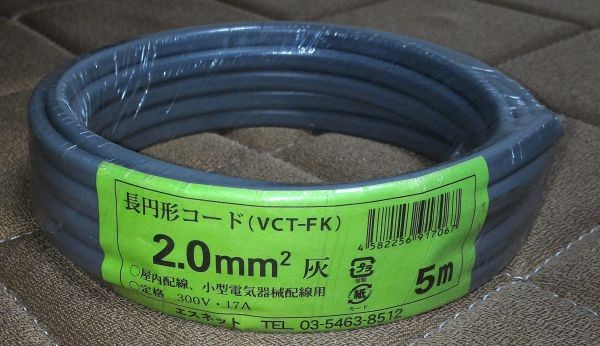

電線はホームセンターでVCTFのケーブル買うと安価で太いのが手に入ります。
f:id:yukimi0721:20161024100508j:plain


感想

音質はハードオフで仕入れた2000円の安物スピーカですがクリアな感じでよいです。
スピーカはハードオフめぐりをすれば安物からカッコイイのまで選び放題なので、
パソコン用のパッシブスピーカーを買うよりはお得です。
